［摘   要］為充分了解粉煤灰摻量對(duì)混凝土中水泥石部分強(qiáng)度的影響規(guī)律，利用 P·Ⅱ52.5水泥、P·O42.5 和國(guó)標(biāo) Ⅱ 級(jí)粉煤灰，制備了不同粉煤灰摻量的水泥膠砂試件，分別考察其抗壓強(qiáng)度和抗折強(qiáng)度變化規(guī)律。試驗(yàn)結(jié)果表明，膠砂試件的抗壓強(qiáng)度和抗折強(qiáng)度均隨著粉煤灰摻量的增加而降低，當(dāng)P·Ⅱ52.5 水泥膠砂試件中摻入 20% 左右的粉煤灰時(shí)，其 28d 抗壓強(qiáng)度與 P·O42.5 水泥接近，相比于 P·O42.5 水泥，摻入 20% Ⅱ 級(jí)粉煤灰的P·Ⅱ52.5 硅酸鹽水泥整體具有更高的性?xún)r(jià)比。

［關(guān)鍵詞］粉煤灰；硅酸鹽水泥；強(qiáng)度

0  引言

粉煤灰是燃煤電廠發(fā)電過(guò)程中排放的固體廢棄物。自 2002 年起，隨著火電裝機(jī)容量的大幅增長(zhǎng)，我國(guó)粉煤灰產(chǎn)生量也急劇增加，2016 年粉煤灰的產(chǎn)生量約 5.4 億噸。如此巨量的排放不僅需要占用大量寶貴的土地資源，而且給周邊的空氣、土壤和水源等生態(tài)環(huán)境也帶來(lái)了諸多不利的影響。我國(guó)有關(guān)粉煤灰資源化利用的研究和應(yīng)用技術(shù)始于 20 世紀(jì) 50 年代，當(dāng)前已形成了三條主要的技術(shù)路徑：一、建材工業(yè)領(lǐng)域，主要用于粉煤灰水泥、商品混凝土以及粉煤灰磚和砌塊、保溫板和隔墻板等新型墻體材料的生產(chǎn)；二、筑路、回填與農(nóng)業(yè)領(lǐng)域，主要作為道路路基或道路路面混凝土摻合料、井下充填開(kāi)采以及在農(nóng)業(yè)中用于土壤改良等；三、高附加值利用領(lǐng)域，主要包括粉煤灰提取氧化鋁和白炭黑、制備功能填料和制造陶瓷、陶粒砂等[1-3]。

水泥工業(yè)是我國(guó)粉煤灰最大的利用領(lǐng)域，利用粉煤灰生產(chǎn)出水泥后，由于水泥價(jià)格大大高于粉煤灰，從而可使粉煤灰附加值提高，市場(chǎng)半徑擴(kuò)大[4-11]。GB 175—2007《通用硅酸鹽水泥》中規(guī)定，粉煤灰水泥中粉煤灰的摻量在 20%～40%；復(fù)合硅酸鹽水泥活性混合材料（由兩種或兩種以上混合材料組成）的摻量應(yīng)為 20%～50%。因此在水泥生產(chǎn)中，粉煤灰的摻量限值可接近 50%，但實(shí)際生產(chǎn)中，受粉煤灰品質(zhì)和粉磨工藝的影響，目前水泥中粉煤灰摻量一般在 20%～25%。

本文為了充分了解粉煤灰摻量對(duì)不同標(biāo)號(hào)水泥膠砂強(qiáng)度的影響規(guī)律，利用 P·Ⅱ52.5 硅酸鹽水泥、P·O42.5 普通硅酸鹽水泥和國(guó)標(biāo) Ⅱ 級(jí)粉煤灰，分別考察了粉煤灰摻量對(duì)不同標(biāo)號(hào)水泥膠砂強(qiáng)度的影響規(guī)律，試驗(yàn)結(jié)果可供各類(lèi)混凝土生產(chǎn)型企業(yè)參考。

1  試驗(yàn)部分

1.1  原材料

P·Ⅱ52.5 水泥，安徽海螺水泥股份有限公司，28d抗壓強(qiáng)度 62 .6MPa、抗折強(qiáng)度 9.3MPa。

P·O42.5水泥，六安海螺水泥有限責(zé)任公司，28d抗壓強(qiáng)度 51MPa、抗折強(qiáng)度 8.5MPa。

Ⅱ 級(jí)粉煤灰，安徽省高迪環(huán)保股份有限公司（型號(hào) GDF-Ⅱ），粉煤灰細(xì)度 45μm，篩余 21%，需水量比 102%。

中國(guó) ISO 標(biāo)準(zhǔn)砂，廈門(mén)艾思?xì)W標(biāo)準(zhǔn)砂有限公司。

1.2  P·Ⅱ52.5 水泥摻不同比例粉煤灰膠砂試件的制備

按照 Ⅱ 級(jí)粉煤灰和 P·Ⅱ52.5水泥 : 中國(guó) ISO 標(biāo)準(zhǔn)砂=1:3，水灰比 0.5 稱(chēng)料攪拌，Ⅱ級(jí)粉煤灰與 P·Ⅱ 52.5水泥用量分別按不同比例配制，成型至少 6 根試件備用，成型后將試件立即放入標(biāo)準(zhǔn)養(yǎng)護(hù)箱內(nèi)養(yǎng)護(hù)，溫度為(20±1)℃，相對(duì)濕度≥90%。

按照 GB/T 17671—1999《水泥膠砂強(qiáng)度檢驗(yàn)方法（ISO 法）》，利用 KZJ-5000 型電動(dòng)抗折機(jī)分別測(cè)定試件的 3d、28d強(qiáng)度。

1.3  P·O42.5 水泥摻不同比例粉煤灰膠砂試件的制備

按照 Ⅱ 級(jí)粉煤灰和 P·O42.5 水泥∶中國(guó) ISO 標(biāo)準(zhǔn)砂=1:3、水灰比 0.5 稱(chēng)料攪拌，Ⅱ級(jí)粉煤灰與 P·O42.5 水泥用量分別按不同比例配制，成型至少 6 根試件備用，成型后將試件立即放入標(biāo)準(zhǔn)養(yǎng)護(hù)箱內(nèi)養(yǎng)護(hù)，溫度為 (20±1)℃、相對(duì)濕度≥90%。

按照 GB/T 17671—1999《水泥膠砂強(qiáng)度檢驗(yàn)方法（ISO 法）》，利用 YAW-300C 型微機(jī)控制恒應(yīng)力水泥壓力試驗(yàn)機(jī)分別測(cè)定試件的 3d、28d強(qiáng)度。

2  結(jié)果與討論

2.1  粉煤灰摻量對(duì) P·Ⅱ52.5 膠砂強(qiáng)度的影響

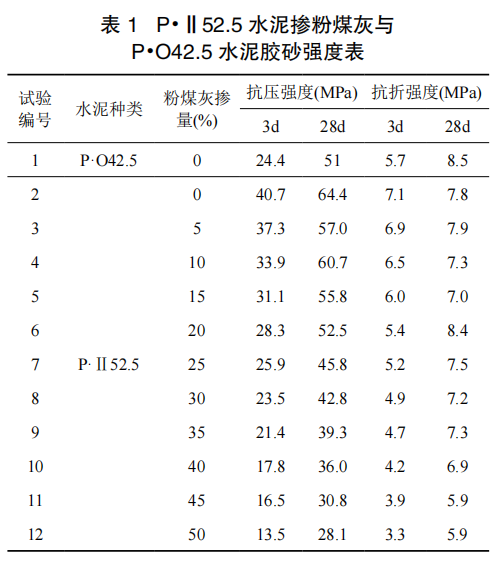

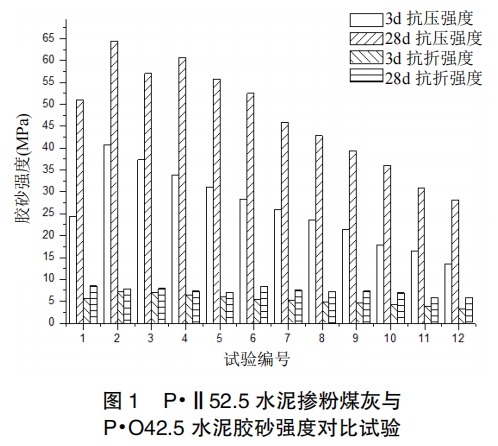

表 1 和圖 1為 P·Ⅱ52.5 水泥摻 0～50% 粉煤灰與純 P·O42.5 水泥的膠砂強(qiáng)度對(duì)比試驗(yàn)結(jié)果。

試驗(yàn)結(jié)果表明，隨著 P·Ⅱ52.5 水泥膠砂試件中粉煤灰摻量的增大，膠砂試件的抗折強(qiáng)度和抗壓強(qiáng)度基本呈現(xiàn)下降趨勢(shì)。

當(dāng) P·Ⅱ52.5 水泥膠砂試件中粉煤灰摻量為 25% 時(shí)，其 3d 抗壓強(qiáng)度略高于 P·O42.5 水泥膠砂試件；3d 抗折強(qiáng)度與 P·O42.5 水泥膠砂試件相接近。當(dāng) P·Ⅱ52.5水泥膠砂試件中粉煤灰摻量為 30% 時(shí)，其 3d 抗壓和抗折強(qiáng)度均低于 P·O 42.5 水泥膠砂試件。

當(dāng) P·Ⅱ52.5 水泥膠砂試件中粉煤灰摻量為 20% 時(shí)，其 28d 膠砂試件抗壓強(qiáng)度略高于 P·O 42.5 水泥膠砂試件；28d 抗折強(qiáng)度與 P·O42.5 水泥膠砂試件相接近。當(dāng) P·Ⅱ52.5 水泥膠砂試件中粉煤灰摻量為 25% 時(shí)，其28d膠砂試件抗壓和抗折強(qiáng)度均低于 P·O42.5 水泥膠砂試件。

2.2  粉煤灰摻量對(duì) P·O42.5 水泥膠砂強(qiáng)度的影響

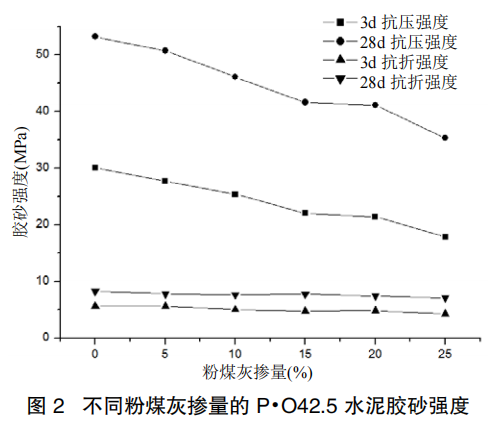

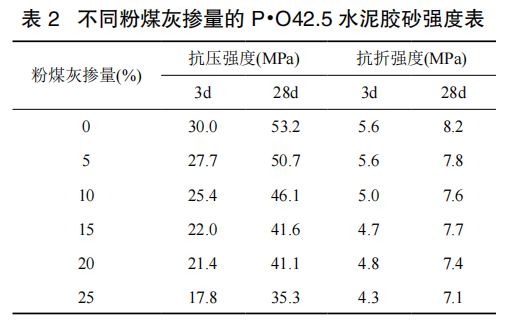

表 2 和圖 2 為 P·O42.5 水泥摻 0～25% 粉煤灰后的膠砂強(qiáng)度試驗(yàn)結(jié)果。

試驗(yàn)結(jié)果表明，隨著 P·O42.5 水泥膠砂試件中粉煤灰摻量的增大，膠砂試件的抗折強(qiáng)度和抗壓強(qiáng)度呈現(xiàn)明顯下降趨勢(shì)。

3  結(jié)論

（1）隨著 P·Ⅱ52.5水泥膠砂試件中粉煤灰摻量的增大，膠砂試件的抗折強(qiáng)度和抗壓強(qiáng)度基本呈下降趨勢(shì)，當(dāng) P·Ⅱ52.5 水泥膠砂試件中摻入 20% 左右的粉煤灰時(shí)，其 28d 強(qiáng)度與 P·O42.5 水泥接近。以 52.5 水泥 520 元/噸、42.5 水泥 500 元/噸、Ⅱ 級(jí)粉煤灰 110 元/噸為例，在力學(xué)性能基本一致的前提下，使用摻入 20% Ⅱ 級(jí)粉煤灰的 P·Ⅱ 52.5 水泥替代 P·O42.5 水泥，則每噸的成本可節(jié)省 62 元，經(jīng)濟(jì)效益顯著。

（2）隨著 P·O42.5 水泥膠砂試件中粉煤灰摻量的增大，膠砂試件的抗折強(qiáng)度和抗壓強(qiáng)度基本呈下降趨勢(shì)，當(dāng)粉煤灰摻量提升至 25% 時(shí)，其 28d 抗壓強(qiáng)度 35.3MPa、抗折強(qiáng)度為 7.08MPa，或可替代低標(biāo)號(hào)水泥。

也就是說(shuō)，在高標(biāo)號(hào)水泥中摻入一定量的 GDF-Ⅱ 型粉煤灰后，性?xún)r(jià)比方面明顯優(yōu)于低標(biāo)號(hào)的水泥。

參考文獻(xiàn)

[1] 王永慶，史曉杰，孫川．粉煤灰的綜合利用研究現(xiàn)狀[J]．廣州化工，2009,37(7):40-42．

[2] 魯曉勇，朱小燕．粉煤灰綜合利用的現(xiàn)狀與前景展望[J]．遼寧工程技術(shù)大學(xué)學(xué)報(bào)，2005,24(2):295-298．

[3] 黃謙．國(guó)內(nèi)外粉煤灰綜合利用現(xiàn)狀及發(fā)展前景分析[J]．中國(guó)井礦鹽，2011,42(4):41-43．

[4] 景延會(huì)，朱旭，霍龍，等．淺談粉煤灰及其在混凝土中的應(yīng)用[J]．價(jià)值工程，2018,37(26):190-191．

[5] 劉尚文，王繼祥，王洪利，王輝．粉煤灰代替粘土配制水泥生料[J]．中國(guó)建材，2001(05):40-41．

[6] 禹小明，朱啟貴．粉煤灰在水泥生料配料中的應(yīng)用[J]．水泥技術(shù)，1998(06):43-44．

[7] A. Puri，M. Georgescu，蘭海．摻粉煤灰的水泥生料的煅燒過(guò)程及熟料形成的研究[J]．粉煤灰綜合利用，1993(03): 56-59．

[8] 焦明常．粉煤灰用作水泥生產(chǎn)原料[J]．福建建材，1994(01): 47-48．

[9] 王琦，岳云龍．粉煤灰配料對(duì)生料易磨性的影響[J].山東建材學(xué)院學(xué)報(bào)，1996(2): 1-6．

[10] 龔學(xué)萍，沈曉冬，宦歡，等．用粉煤灰制備高硅硫鋁酸鹽水泥熟料研究[J]．粉煤灰綜合利用，2006(01): 31-33．

[11] 杜超，劉飛，萬(wàn)媛媛，等．低質(zhì)高碳粉煤灰制備粉煤灰貝利特水泥及其特性研究[J]．材料導(dǎo)報(bào)，2017,31 (24): 30-34．

來(lái)源：摘自《商品混凝土雜志》
