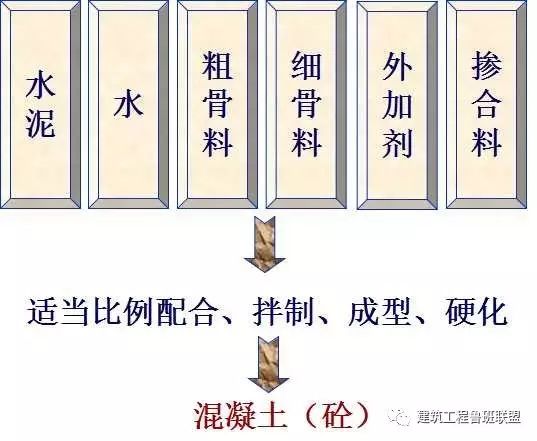

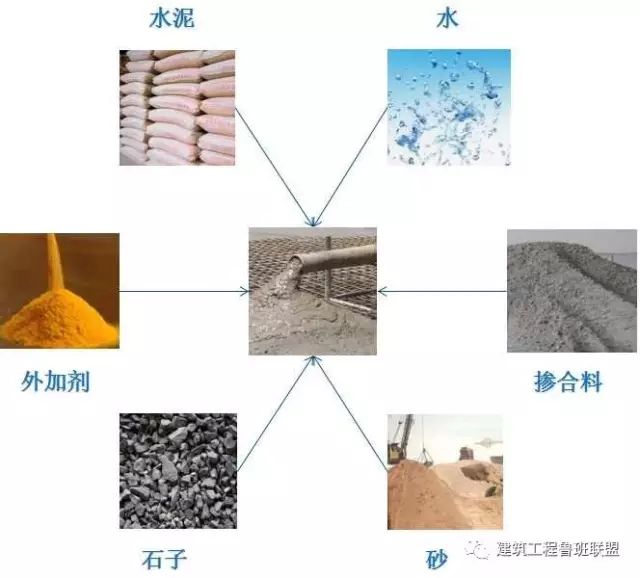

在混凝土中，砂、石起骨架作用，稱為骨料或集料；水泥與水形成水泥漿，包裹在骨料的表面并填充其空隙。在混凝土硬化前，水泥漿、外加劑與摻合料起潤滑作用，賦予拌合物一定的流動性，便于施工操作。水泥漿硬化后，則將砂、石骨料膠結(jié)成一個結(jié)實的整體。砂、石一般不參與水泥與水的化學(xué)反應(yīng)，其主要作用是節(jié)約水泥、承擔(dān)荷載和限制硬化水泥的收縮。外加劑、摻合料除了起改善混凝土性能的作用外，還有節(jié)約水泥的作用。

      水泥的材質(zhì)選用及標(biāo)號的選用影響混凝土強(qiáng)度及混凝土凝固水化熱等，相關(guān)成品質(zhì)量對混凝土的成品質(zhì)量起主要作用。

      水的PH值、水質(zhì)、硫酸鹽等含量影響混凝土強(qiáng)度及混凝土質(zhì)量。

      石子的強(qiáng)度及材質(zhì)影響混凝土強(qiáng)度及混凝土成品質(zhì)量。

      砂子的含泥量、砂子本體材質(zhì)、砂的有害物質(zhì)含量不同程度地影響混凝土的強(qiáng)度及凝固時間。

      不同摻合料影響混凝土的和易性、強(qiáng)度曲線、混凝土成品觀感等因素。

      外加劑的種類及添加量影響混凝土的凝固時間、強(qiáng)度、混凝土物理性能等因素。

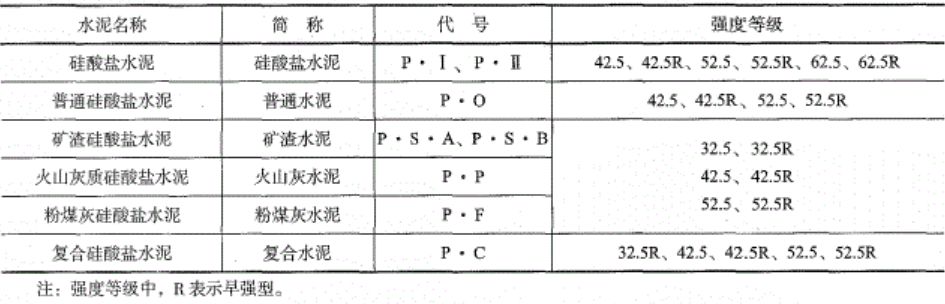

      配制普通混凝土的水泥，可采用六大常用水泥（見下表），必要時也可采用快硬硅酸鹽水泥或其他品種水泥。

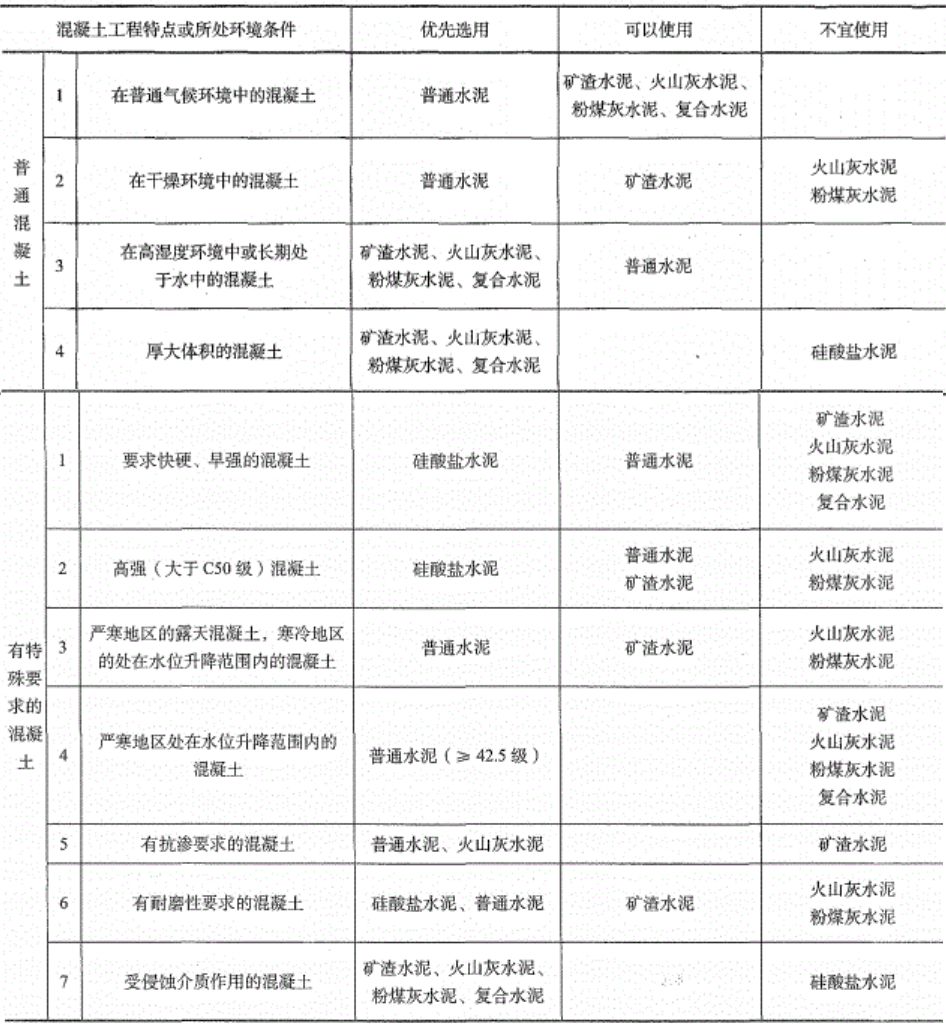

      水泥品種的選用應(yīng)根據(jù)混凝土工程特點(diǎn)、所處環(huán)境條件及設(shè)計施工的要求進(jìn)行，常用水泥品種的選擇可參照下表。

      水泥強(qiáng)度等級的選擇，應(yīng)與混凝土的設(shè)計強(qiáng)度等級相適應(yīng)。一般以水泥強(qiáng)度等級為混凝土強(qiáng)度等級的1.5～2.0倍為宜，對于高強(qiáng)度等級混凝土可取0.9～1.5倍。用低強(qiáng)度等級水泥配制高強(qiáng)度等級混凝土?xí)r，會使水泥用量過大，不經(jīng)濟(jì)，而且還會影響混凝土的其他技術(shù)性質(zhì)。用高強(qiáng)度等級水泥配制低強(qiáng)度等級混凝土?xí)r，會使水泥用量偏少，影響和易性及密實度，導(dǎo)致該混凝土耐久性差，故必須這么做時應(yīng)摻人一定數(shù)量的混合材料。

      粒徑在4.75mm以下的骨料稱為細(xì)骨料，在普通混凝土中指的是砂。砂可分為天然砂和人工砂兩類。天然砂包括河砂、湖砂、山砂和淡化海砂（氯離子含量不大于0.06%）；人工砂是經(jīng)除土處理的機(jī)制砂、混合砂的統(tǒng)稱。因河砂干凈，又符合有關(guān)標(biāo)準(zhǔn)的要求，所以在配制混凝土?xí)r最常用。混凝土用細(xì)骨料的技術(shù)要求有以下幾方面：

      1.顆粒級配及粗細(xì)程度

      砂的顆粒級配是指砂中大小不同的顆粒相互搭配的比例情況，大小顆粒搭配得好時砂粒之間的空隙最少。砂的粗細(xì)程度是指不同粒徑的砂粒混合在一起后總體的粗細(xì)程度，通常有粗砂、中砂與細(xì)砂之分。在相同質(zhì)量條件下，細(xì)砂的總表面積較大，而粗砂的總表面積較小。在混凝土中，砂子的表面需要由水泥漿包裹，砂粒之間的空隙需要由水泥漿填充，為達(dá)到節(jié)約水泥和提高強(qiáng)度的目的，應(yīng)盡量減少砂的總表面積和砂粒間的空隙，即選用級配良好的粗砂或中砂比較好。

      砂的顆粒級配和粗細(xì)程度，常用篩分析的方法進(jìn)行測定。根據(jù)0.63mm篩孔的累計篩余量，將砂分成Ⅰ、Ⅱ、Ⅲ三個級配區(qū)。用所處的級配區(qū)來表示砂的顆粒級配狀況，用細(xì)度模數(shù)表示砂的粗細(xì)程度。細(xì)度模數(shù)愈大，表示砂愈粗，按細(xì)度模數(shù)砂可分為粗、中、細(xì)三級。

      在選擇混凝土用砂時，砂的顆粒級配和粗細(xì)程度應(yīng)同時考慮。配制混凝土?xí)r宜優(yōu)先選用Ⅱ區(qū)砂。當(dāng)采用Ⅰ區(qū)砂時，應(yīng)提高砂率，并保持足夠的水泥用量，以滿足混凝土的和易性要求；當(dāng)采用Ⅲ區(qū)砂時，宜適當(dāng)降低砂率，以保證混凝土的強(qiáng)度。對于泵送混凝土，宜選用中砂，且砂中小于0.315mm的顆粒應(yīng)不少于15%。

      2.有害雜質(zhì)和堿活性

       混凝土用砂要求潔凈、有害雜質(zhì)少。砂中所含有的泥塊、淤泥、云母、有機(jī)物、硫化物、硫酸鹽等，都會對混凝土的性能有不利的影響，屬有害雜質(zhì)，需要控制其含量不超過有關(guān)規(guī)范的規(guī)定。重要工程混凝土所使用的砂，還應(yīng)進(jìn)行堿活性檢驗，以確定其適用性。

      3.堅固性

       砂的堅固性是指砂在氣候、環(huán)境變化或其他物理因素作用下抵抗破裂的能力。砂的堅固性用硫酸鈉溶液檢驗，試樣經(jīng)5次循環(huán)后其質(zhì)量損失應(yīng)符合有關(guān)標(biāo)準(zhǔn)的規(guī)定。
